タイムラインウィンドウ— データロググラフ

このセクションの内容:

What do you want to do?


デバッグセッション中、タイムラインウィンドウはC-SPYドライバメニューから利用できます。


このウィンドウには、共有した時間軸に比例したさまざまなグラフでトレースデータが表示されます。

データロググラフには、トレースシステムによって収集されたデータログが、データログブレークポイントとして指定された最高 4 つの変数またはアドレス範囲で表示されます。

注記

保存されるログの数には制限があります。この制限を超過すると、バッファの一番古いエントリが消去されます。

要件

以下のいずれかが必要です。

  • C-SPY シミュレータ。（一部のコアおよびデバイスのみ。）

  • SWO をサポートするデバイスおよびデバッグプローブ。

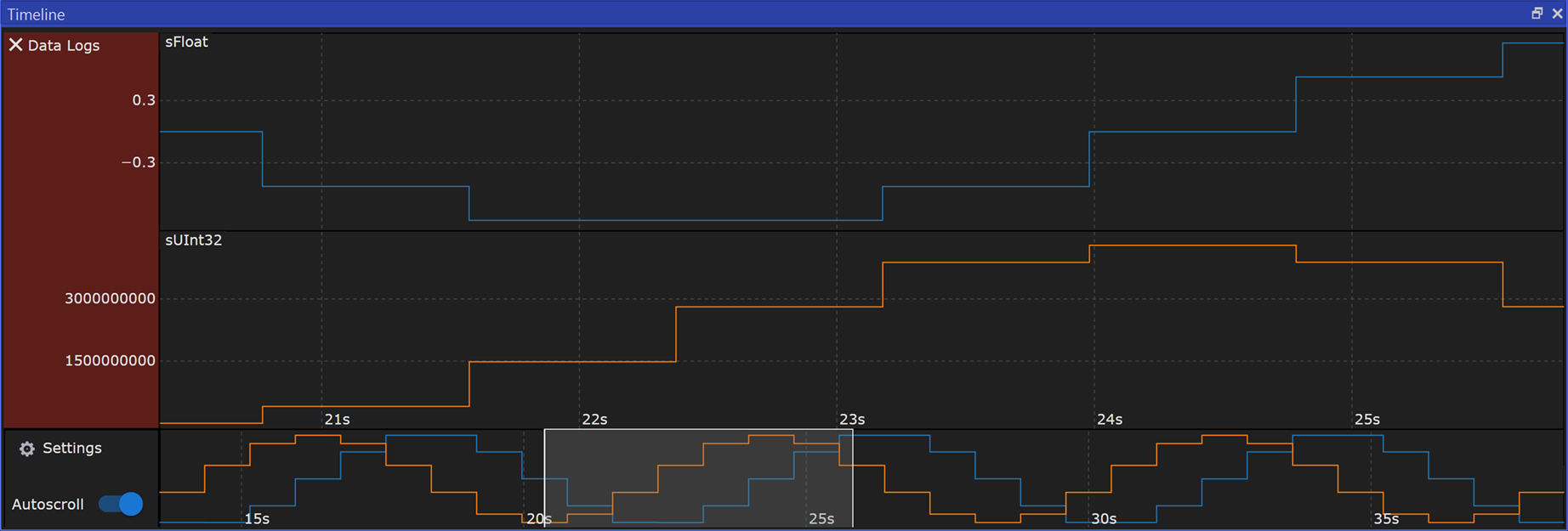

データロググラフの表示エリア

場所：

  • グラフ左端のレベルエリアには、データログブレークポイントを指定した変数名またはアドレスが表示されます。

  • グラフ自体には、変数の値が時間とともにどう変化するかが示されます。ラベルエリアには、変数に対してY軸の制限や範囲も表示されます。コンテキストメニューを使用して、これらの制限を変更できます。このグラフは、［データログ］ウィンドウの情報をグラフィック表示したものです（データログウィンドウを参照）。

ウィンドウの下部分に、秒またはサイクルを時間単位として使用する共有時間軸があります。
