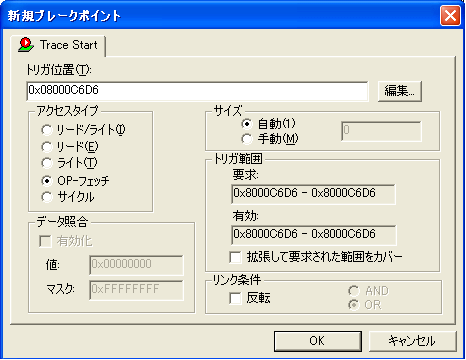

トリガ位置

トレースデータを収集するコードセクションの開始点を指定します。変数名やアドレス、サイクルカウンタの値を指定できます。

サイズ

アドレス範囲のサイズを制御します。このサイズに達すると、トレースデータ収集の開始がトリガされます。以下から選択します：

トリガ範囲

要求された範囲とトレースデータの収集でカバーする有効範囲が表示されます。推奨される範囲は、［トリガ位置］と［サイズ］オプションによって指定された領域とまったく同じか、その内側です。

アクセスタイプ

ブレークポイントをトリガするメモリアクセスの種類を選択します。

指定された種類のあらゆるアクセスによって、トレースデータの収集が有効になります。

データ照合

アクセスされるデータのマッチングを可能にします。［データ照合］オプションを、リード / ライト、リードまたはライトのデータアクセスタイプと組み合わせて使用します。このオプションは、変数が特定の値を持つときにトリガが必要な場合に便利です。

［データ照合］オプションは、J-Link/J-Trace でのみ使用可能です（Cortex-Mデバイス使用時のみ）。

リンク条件

AND と OR を使用して、トレース条件の組合せ方法を指定します。リンク条件AND を持つ条件を、リンク条件 OR を持つ条件と組み合わせる場合、AND が優先します。オプション［反転］はトレース条件を反転させ、各トレースフィルタ条件に対して個別に作用します。あるトレースの開始条件または停止条件が反転されると、他のすべてもそうなります。反転されたトレース開始条件または停止条件は、アプリケーションコードのこのセクションを除いて、トレースデータの収集がすべての場所で実行されることを意味します。

Arm7/9 デバイスの場合、トレースフィルタは OR アルゴリズムを使用して結合されます。トレースフィルタを反転するには、反転オプションを使用します —すべてのフィルタが対象になります。トレースフィルタは、AND アルゴリズムを使用して開始トリガおよび停止トリガと結合されます（存在する場合）。
