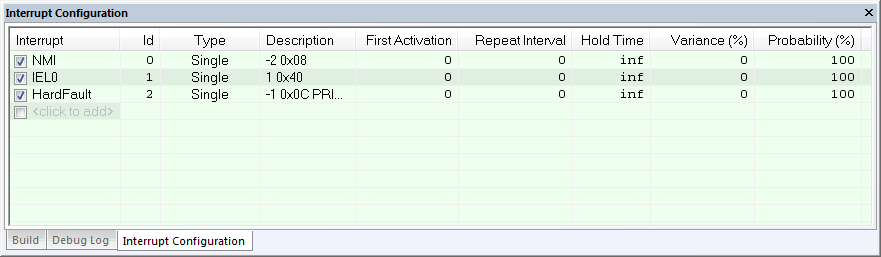

すべてのインストールされた割り込みのリスト。チェックボックスを使用して、割り込みを有効 / 無効にします。

一意の割り込み識別子。

割り込みタイプが表示されます。タイプは以下のいずれかです。

強制。割り込み可能ウィンドウで定義されたの単発の割り込み。

単一。単発の割り込み。

繰返し。定期的に発生する割り込みです。

割込みが C-SPY マクロから設定された場合、追加部分（マクロ）が追加されます。たとえば、 繰返し(macro)というようになります。

選択された割込みの内容。記述は選択されたデバイス記述ファイルから読み込まれ、これは優先順位やベクタオフセット、イネーブルビット、保持ビットがスペース文字で区切られて記述された文字列から構成されます。イネーブルビットと保持ビットはオプションです。何も使用しないか、イネーブルビットのみ、または両方を使用することができます。システムマクロ__orderInterrupt を使用して指定された割り込みの場合は、［説明］ボックスには何も表示されません。

Cortex-M デバイスの場合、記述は選択したデバイス記述ファイルから読み込まれ、これは編集可能です。イネーブルビットと保持ビットはddf ファイルからは利用できません。必要な場合は手動で編集する必要があります。優先順位はハードウェアの場合と同じで、数値が小さいほど優先順位は高くなります。NMI と HardFault は特殊なため、記述を編集しないでください。Cortex-M の割込みは、PRIMASK、FAULTMASK、および BASEPRI レジスタの影響も受けます。詳細は Armのマニュアルを参照してください。

他のデバイスについては、IRQ および FIQ の記述文字列がハードコード化されており、編集はできません。これらの記述では、優先順位の番号が大きいほど優先順位が高くなります。

指定された割込みを生成するまでの待機時間を表すサイクルカウンタ値が表示されます。クリックして編集します。

割込みの繰返し間隔がサイクル単位で表示されます。クリックして編集します。

サイクル単位での割り込みの保持時間。この時間が経過しても処理されない割り込みは削除されます。クリックして編集します。無限を選択すると、対応する保持ビットは割込みが確認または削除されるまで設定されます。

タイミングのばらつきが繰返し間隔に対するパーセント値として表示されます。このばらつきの範囲内に割込みが発生する可能性があります。たとえば、繰返し間隔が 100、ばらつきが 5% の場合、割り込みは T=95 ～ 105 の間に発生する可能性があり、これによってタイミングのばらつきがシミュレーションされます。クリックして編集します。

割込みが指定された期間内に実際に発生する確率をパーセント単位で表した値が表示されます。クリックして編集します。

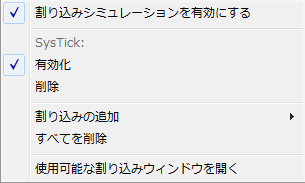

割り込みシミュレーションシステム全体を有効または無効にします。割り込みシミュレーションが無効の場合、定義はそのまま残りますが、割り込みは発生しません。インストール済みの割り込みも、リストの割り込み名の左にあるチェックボックスを使用して、個別に有効か無効にできます。

クリックしたそれぞれの割り込みを有効または無効にします。

クリックしたそれぞれの割り込みを削除します。

インストールする割り込みを選択します。ドロップダウンリストに使用可能なすべての割り込みが表示されます。ここで割り込みを選択すると、自動的に［説明］ボックスが更新されます。Cortex-M デバイスの場合、リストには選択したデバイス記述ファイルに記述されているエントリが表示されます。他のデバイスの場合、 IRQ と FIQ の 2 つの割込みだけが使用できます。

ウィンドウのすべてのインストールされた割り込みを削除します。

［割り込み可能］ ウィンドウを開くには、割り込み可能ウィンドウを参照してください。
